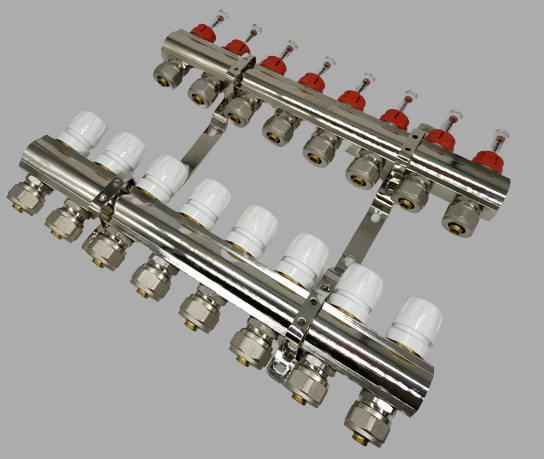

Колекторний вузол ORSO на 8 виходів латунь

Колекторні блоки призначені для розподілу потоку середовища, що транспортується системою водяного опалення з "споживачам".

При цьому під «Споживачем» розуміється окремий нагрівальний прилад або група приладів, контур або петля «теплої підлоги», окремі частини або гілки системи. Колекторний блок об'єднує в собі подаючий і зворотний колектори, ручні регулювальні клапани з витратомірами, термостатичні клапани (з можливістю установки електротермічного сервоприводу) і кріпильні кронштейни. Колекторні блоки можуть працювати як на водяному, так і на низкозамерзающем (гліколь) теплоносії. З'єднання всіх елементів блоку між собою виконано на гумових ущільнювальних кільцях, що дозволяє відмовитися від використання додаткових ущільнювальних матеріалів. Приєднання циркуляційних петель здійснюється за допомогою фітінгів стандарту «евроконус» 3/4 ". Кожен колектор має 16 бічних різьбових отворів 1/2 "(В), які монтуються термостатичні клапани, фітинги та регулювальні клапани з витратомірами.

Технічні характеристики:

- кількість робочих виходів - 8,

- приєднувальна різьба внутрішня - 1 дюйм,

тиск номінальний - 10 бар.

Габаритні розміри: відстань між центрами відводів - 50 мм, відстань між центрами подаючого і зворотного колекторів - 210 мм, довжина - 400,0 мм, висота - 325,0 мм.
